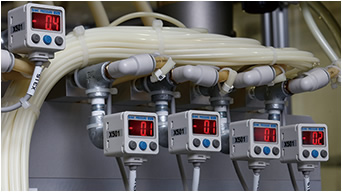

設置例
用途例
クーラント液の圧力管理
3畫面高精度デジタル圧力スイッチ ZSE20□(F)/ISE20□
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ一體型）IO-Link対応機器 ? 圧力スイッチ
産業用通信機器／無線システム ? 産業用通信機器 IO-Link 対応機器
-
?20A Seriesに微差圧レンジを追加 [New]
?M12コネクタ タイプを追加
?微圧レンジを追加
?R1/8継手一體型 配線下取出し仕様
?設定項目の見える化
?簡単3ステップ設定
?簡単畫面切替
測定値を見ながら設定可能
?ディレー時間：最速1.5ms以下
?IO-Link対応
| シリーズ | 出力形式 | 種類 | 定格圧力範囲 | 保護構造 | 適用流體 |
|---|---|---|---|---|---|
| ZSE20 (F) ISE20 | 1出力 | 連成圧 真空?qǐng)R 正圧 | ?100.0～100.0kPa、0.0～?101.0kPa、?0.100～1.000MPa | IP40 | 空気 |
| ZSE20A (F) ISE20A | 2出力、アナログ出力（電圧／電流） | 連成圧 真空?qǐng)R 正圧 | ?100.0～100.0kPa、0.0～?101.0kPa、?0.100～1.000MPa | IP40 | 空気 |
| ZSE20AF-X573～580 (オーダーメイド) | 2出力、アナログ出力（電圧／電流） | 連成圧 | ?50.0?50.0Pa、?100.0?100.0Pa、?200?200.0Pa | IP40 | 空気 |
| ZSE20AF-X576～580 (オーダーメイド) | 2出力、アナログ出力 （電圧／電流） | 連成圧 | ?500?500Pa、 ?1.000?1.000kPa、 ?2.00?2.00kPa、 ?5.00?5.00kPa、 ?10.00?10.00kPa | IP40 | 空気 |
| ZSE20B (F)-(L) E20B-(L) | 2出力、アナログ出力（電圧／電流）、IO-Link対応、スイッチ1出力 | 連成圧 真空?qǐng)R 正圧 | ?100.0～100.0kPa、0.0～?101.0kPa、?0.100～1.000MPa | IP65 | 空気 |
| ZSE20C (F)-(L) ISE20C(H)-(L) | 2出力、アナログ出力（電圧／電流）、IO-Link対応、 スイッチ1出力 | 連成圧 真空?qǐng)R 正圧 | ?100.0～100.0kPa、0.0～?101.0kPa、?0.100～1.000MPa、?0.100～2.000MPa | IP65 | 汎用流體 |
3畫面高精度デジタル圧力スイッチ ISE7□/7□G/79S
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ一體型）IO-Link対応機器 ? 圧力スイッチ
産業用通信機器／無線システム ? 産業用通信機器 IO-Link 対応機器
-
?測定値を見ながら設定可能
?IO-Link
?斜め表示部採用
各種取付位置における視認性を確保
?表示部回転機構採用
設置後に表示部を336°回転が可能
?適応流體：空気?非腐食性ガス?不燃性ガス（ISE70/71）
：接流體部材質を腐食させない液體または気體（ISE7□G/79S）
| シリーズ | 種類 | 定格圧力範囲 |
|---|---|---|
| ISE70 | 正圧（空気用） | 0～1MPa |
| ISE71 | 正圧（空気用） | 0～1.6MPa |
| ISE70G | 正圧（汎用流體用） | 0～1MPa |
| ISE75G | 正圧（汎用流體用） | 0～2MPa |
| ISE76G | 正圧（汎用流體用） | 0～5MPa |
| ISE77G | 正圧（汎用流體用） | 0～10MPa |
| ISE78G | 正圧（汎用流體用） | 0～16MPa |
| ISE79S | 正圧（汎用流體用） | 0～50MPa |
2色表示式デジタル圧力スイッチ ISE70?75（H）
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ一體型）
-
?金屬ボディタイプ（アルミダイカスト）
?IP67
?M12コネクタ付。
※ISE70シリーズは2018年2月に生産終了しました。
ISE70-□-L2シリーズをご選定願います。
※ISE75シリーズは2018年7月に生産終了しました。
ISE77Gシリーズをご選定願います。
※ISE75Hシリーズは2022年12月に生産終了しました。
ISE78Gシリーズをご選定願います。
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 種類 | 定格圧力範囲 |
|---|---|---|
| ISE70 | 正圧（空気用） | 0～1MPa |
| ISE75 | 正圧（汎用流體用） | 0～10MPa |
| ISE75H | 正圧（汎用流體用） | 0～15MPa |
3色表示デジタル著座スイッチ ISA3
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ一體型）
-
?オーダーメイド品を追加 [New]
?制御ユニットに2ポート
ソレノイドバルブなしの対応
?ケーブル橫取出し仕様
?著座狀態をひと目で確認
?検出面とワークのスキマ量が直感的にわかる
?簡単設定：表示値を見ながら設定が可能
?省エネ：空気消費量60%削減
?耐ドレン性向上：10倍以上
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 定格距離範囲 | 配管仕様 供給側 | 配管仕様 検出側 |
|---|---|---|---|
| ISA3-F | 0.01～0.03mm | Rc, G 1/8 | φ4, φ6ワンタッチ, G 1/8 |
| ISA3-G | 0.02～0.15mm | Rc, G 1/8 | φ4, φ6ワンタッチ, G 1/8 |
| ISA3-H | 0.05～0.30mm | Rc, G 1/8 | φ4, φ6ワンタッチ, G 1/8 |
小形空気圧用圧力センサ／スイッチ PSE54□
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ分離型）
-
?PSEセンサセットアップツールPSE-ST Series追加 [New]
?スイッチ出力仕様
?IO-Link対応
?アナログ出力（電圧）
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 種類 | 定格圧力範囲 |
|---|---|---|
| PSE541 | 真空?qǐng)R | 0～－101kPa |
| PSE543 | 連成圧 | －100～100kPa |
| PSE540 | 正圧 | 0～1MPa |
微差圧センサ PSE550
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ分離型）
-
?風量管理、フィルタの目詰まり、液面検出等の用途に適応。
?アナログ出力（電圧／電流）
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 種類 | 定格差圧範囲 |
|---|---|---|
| PSE550 | 真空?qǐng)R | 0～2kPa |
汎用流體用圧力センサ／スイッチ PSE57□
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ分離型）
-
?PSEセンサセットアップツールPSE-ST Series追加 [New]
?スイッチ出力仕様
?IO-Link対応
?耐電圧：AC500V
?保護構造：IP65
?接流體部材質
配管ポート部：C3604＋ニッケルめっき
圧力センサ受圧部：Al2O3（アルミナ96%）
Oリング：FKM＋グリース（PSE570/573/574）
角リング：FKM（PSE575/576/577）
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 種類 | 定格圧力範囲 | 耐圧力 |
|---|---|---|---|
| PSE570 | 正圧 | 0～1MPa | 3.0MPa |
| PSE573 | 連正圧 | -100～100kPa | 600kPa |
| PSE574 | 正圧 | 0～500kPa | 1.5MPa |
| PSE575 | 正圧 | 0～2MPa | 5.0MPa |
| PSE576 | 正圧 | 0～5MPa | 12.5MPa |
| PSE577 | 正圧 | 0～10MPa | 30MPa |
2色表示式デジタル圧力センサコントローラ PSE300
スイッチ／センサ／コントローラ ? 電子式圧力スイッチ／センサ（センサ?アンプ分離型）ノングリース 窒素（N2）対応機器 ? 圧力スイッチ
-
?適用センサ：PSE53□,54□,550,56□,570,573,574
?電圧入力、電流入力に対応。
?応答時間1ms
?省スペース、縦橫密著設置可能。
?パネルマウント、ブラケット、DINレール取付。
※ PSE300シリーズは2025年9月に生産終了予定です。
PSE300Aをご選定願います。?詳細はこちら
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 設定圧力範囲 |
|---|---|
| PSE300 | －101～101kPa 10～－101kPa －10～100kPa －0.1～1MPa －50～500kPa －0.2～2kPa |
圧力スイッチ／マイクロスイッチ式 IS3000
スイッチ／センサ／コントローラ ? 機械式圧力スイッチ
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 種類 | 設定圧力範囲 |
|---|---|---|
| IS3000 | 正圧 | 0.1～0.7MPa |
汎用圧力スイッチ／スナップスイッチ式 ISG
スイッチ／センサ／コントローラ ? 機械式圧力スイッチ
安全上のご注意 圧力スイッチ?フロースイッチ/共通注意事項
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
圧力スイッチバリエーション/アプリケーション 用語集/技術解説 特定開発品情報
グリーン対応（RoHS）
| シリーズ | 種類 | 設定圧力範囲 |
|---|---|---|
| ISG11□, 21□ | 正圧 | 0.02～0.3MPa |
| ISG12□, 22□ | 正圧 | 0.05～0.7MPa |
| ISG13□, 23□ | 正圧 | 0.1～1.0MPa |
| IS2761 | 正圧 | 0.1～1.0MPa |
| ISG19□, 29□ | 真空?qǐng)R | －10～－100kPa |
