ロック付シリンダ／エンドロック付シリンダ
ロック付薄形ガイドシリンダ MLGP-Z
-

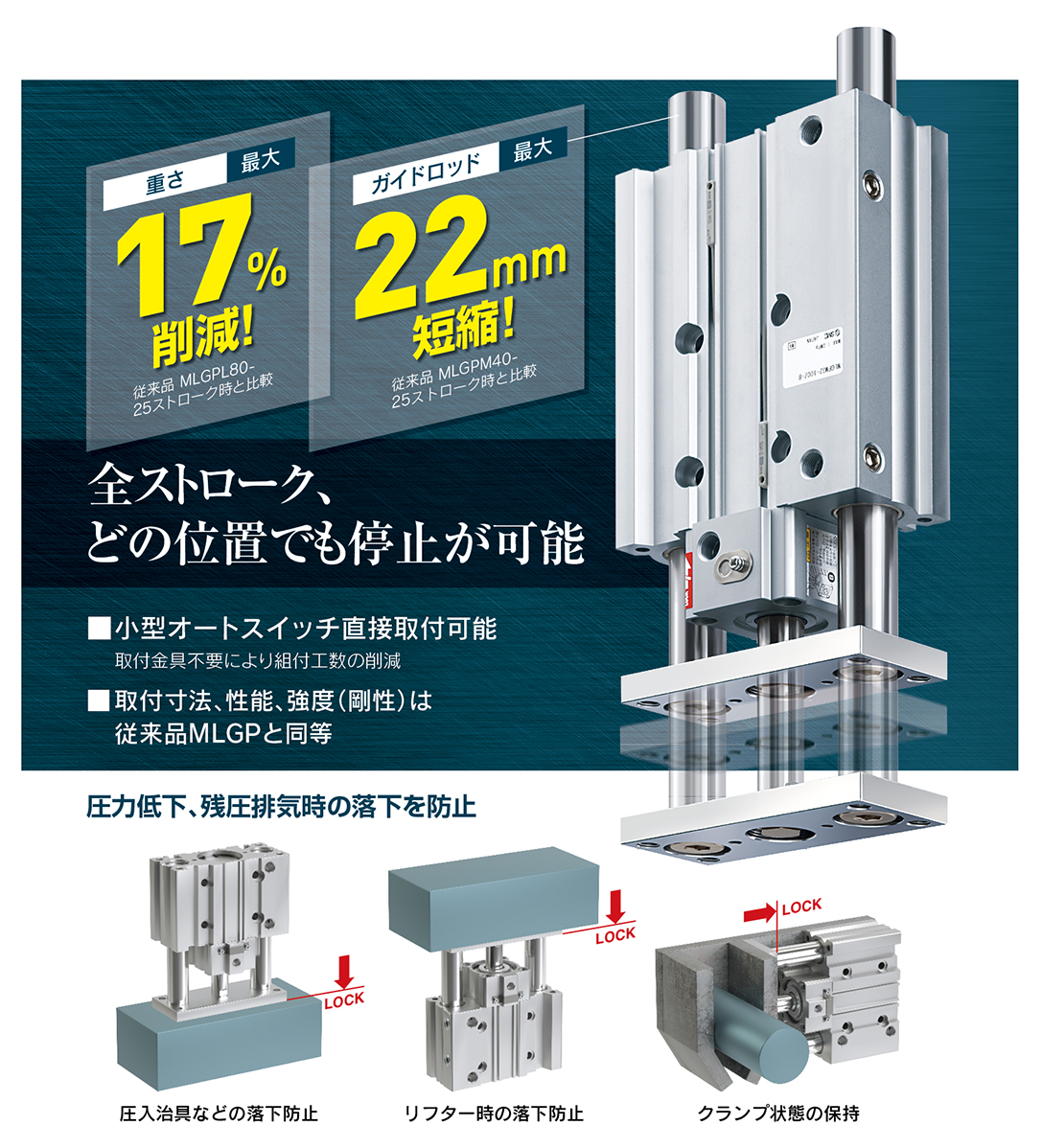

?全ストローク、どの位置でも停止が可能
圧力低下、殘圧排気時の落下を防止。
?ガイドロッド短縮、プレート厚変更により、質量最大17%削減
ガイドロッド 最大22mm短縮（従來品MLGPMと比較）
?2面に小型オートスイッチ、耐強磁界オートスイッチを直接取付可能
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。 ロック付薄形ガイドシリンダ MLGP-Z
取扱説明書
形式 シリーズ 作動方式 検索結果を表示 標準形 MLGPM 複動片ロッド 検索結果を表示 標準形 MLGPL 複動片ロッド 検索結果を表示 ロック付薄形ガイドシリンダ MLGP-Z
ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
簡易特注システムはこちら型 式 名 稱 ダウンロード -XA1?6?17?21 簡易特注 MGP/MGQ：ガイドロッド先端形狀変更 PDF -XC79 簡易特注 タップ穴、ドリル穴、ピン穴加工追加 PDF
| 形式 | 軸受 | シリーズ | 作動方式 | チューブ內徑 | ロック機構 |
|---|---|---|---|---|---|
| 標準形 | すべり軸受形 | MLGPM | 複動片ロッド | 20，25，32，40 50，63，80，100 | スプリングロック |
| 標準形 | ボールブッシュ軸受形 | MLGPL | 複動片ロッド | 20，25，32，40 50，63，80，100 | スプリングロック |
製品特長

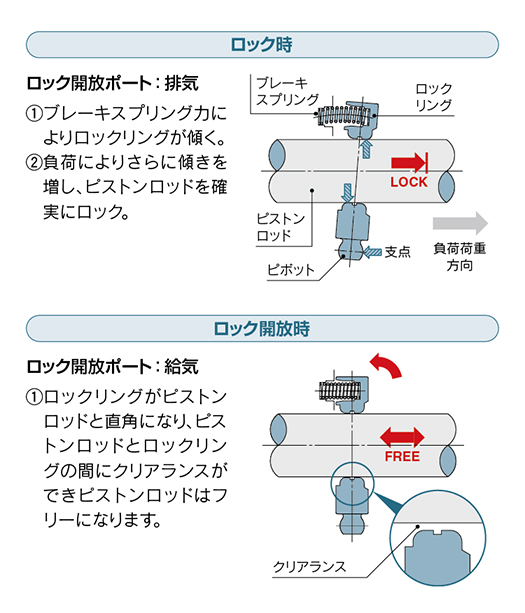

■全ストローク、どの位置でも停止が可能

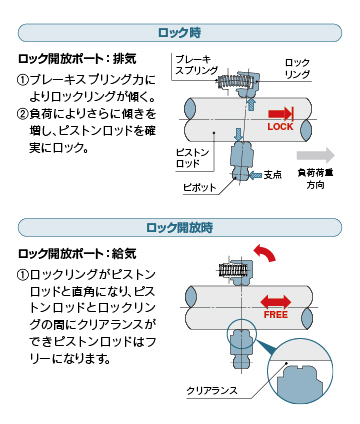

シンプルかつ確実なロック方式で圧力低下、
殘圧排気時の落下を防止

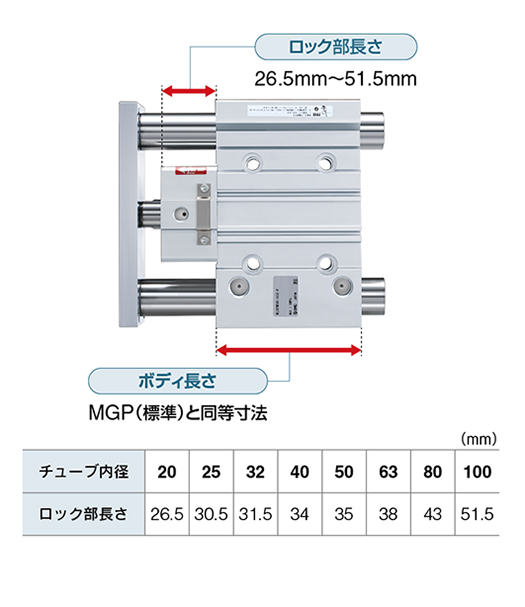

薄形?コンパクトなロックユニット

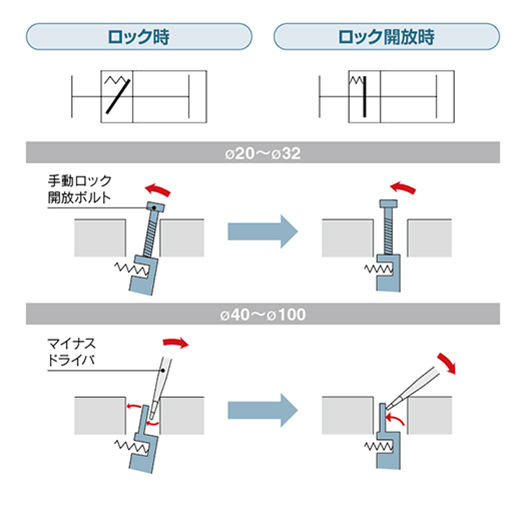

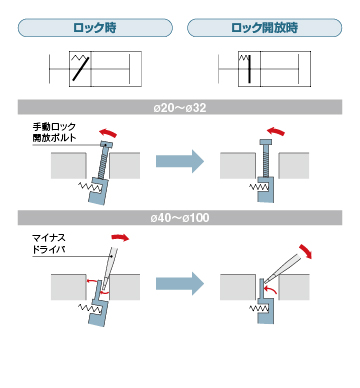

手動でのロック開放が容易

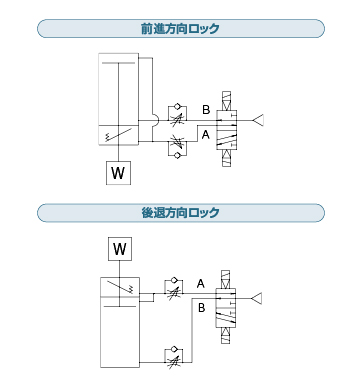

ロック方向の選択が可能

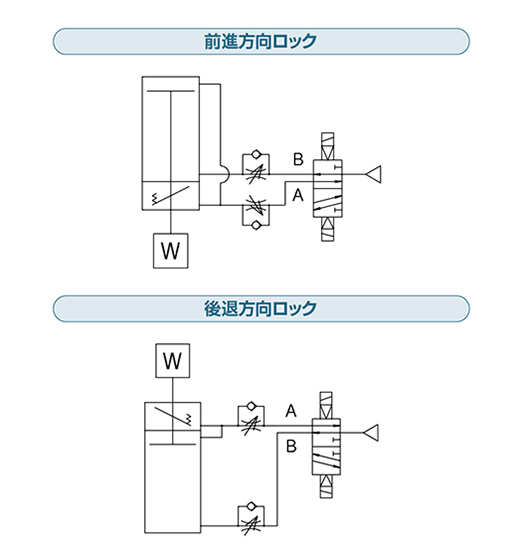

※空気圧回路中のロック付シリンダはSMC表示記號を使用しています

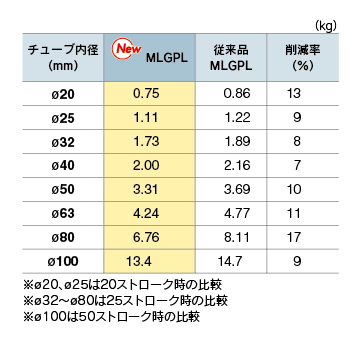

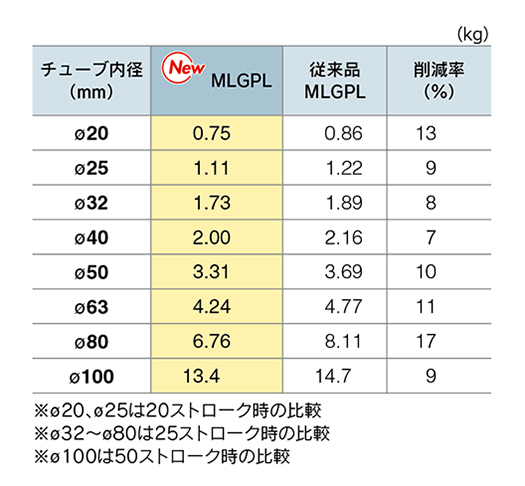

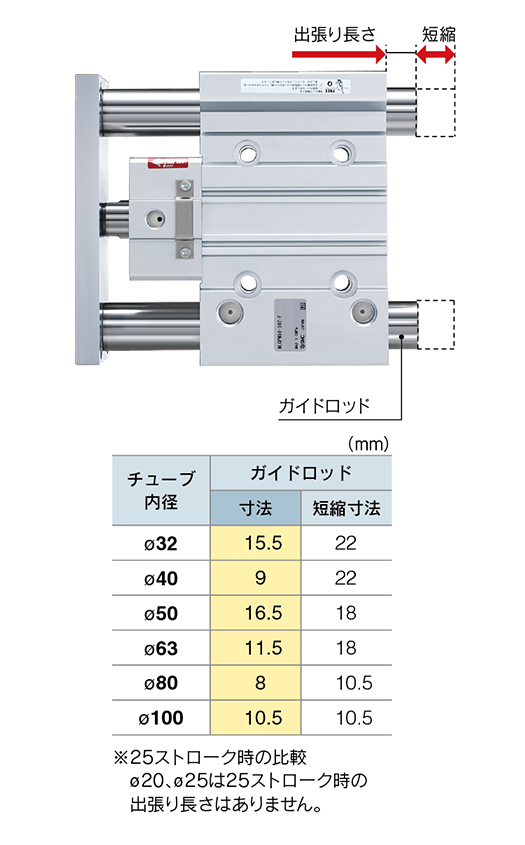

■ガイドロッド短縮、プレート厚変更により、質量最大17%削減
質量 最大17%削減
（従來品MLGPL と比較）

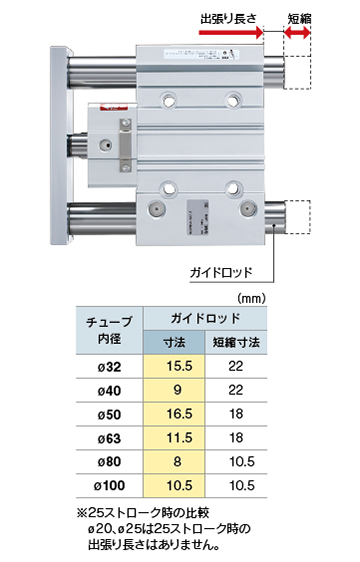

ガイドロッド 最大22mm短縮
（従來品MLGPM と比較）

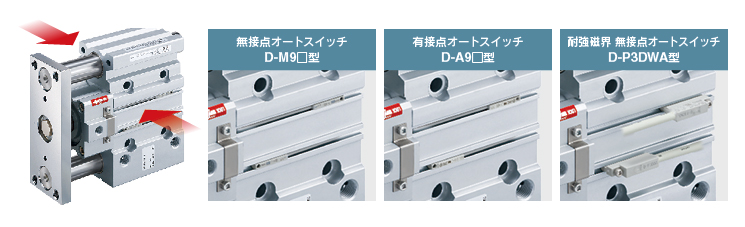

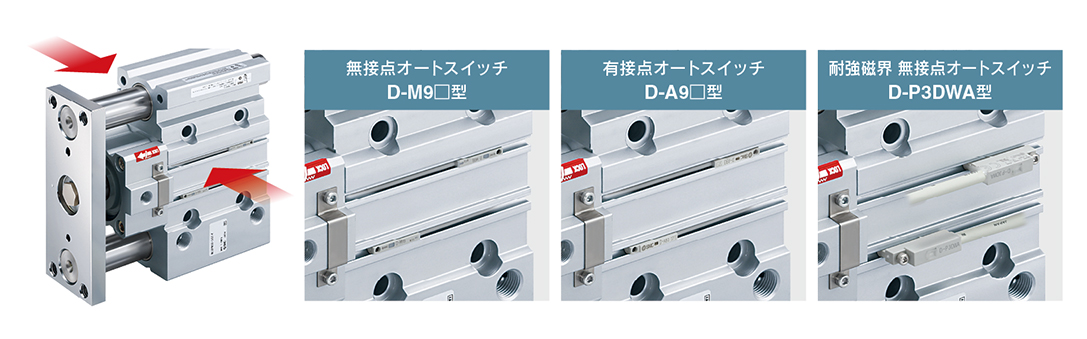

2面に小型オートスイッチ、耐強磁界オートスイッチを直接取付可能

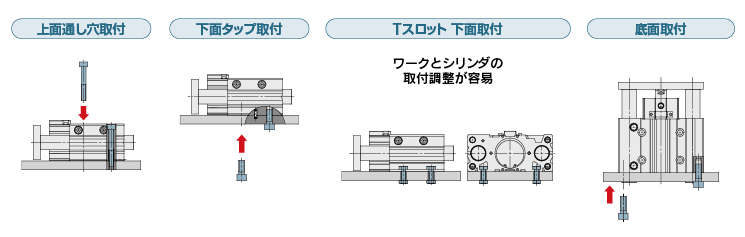

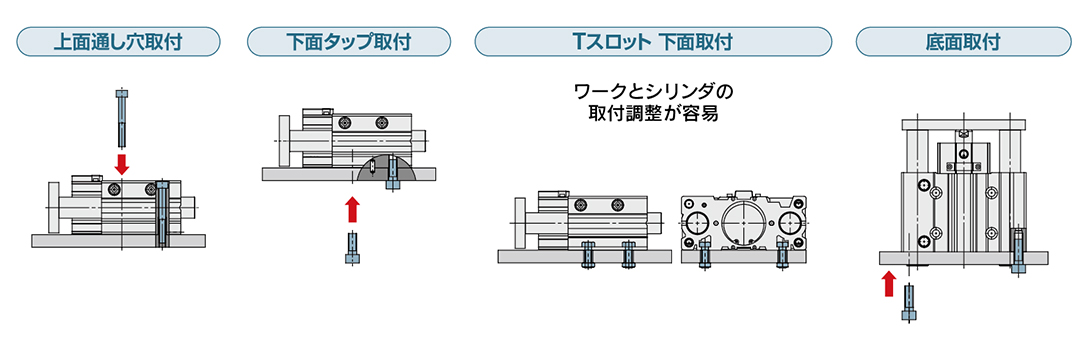

4通りの取付が可能

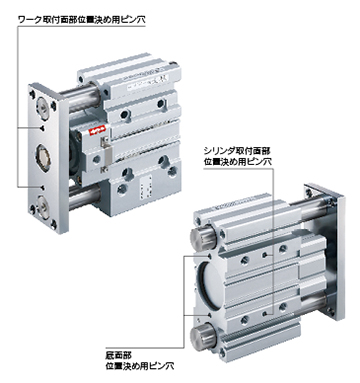

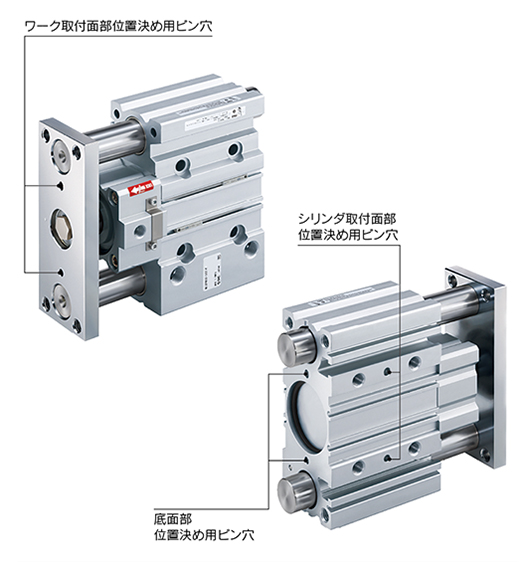

位置決め用ピン穴を3面に設置
?位置決めが容易 ?各取付面にノックピン穴を設置

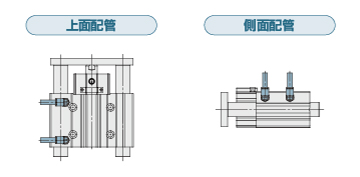

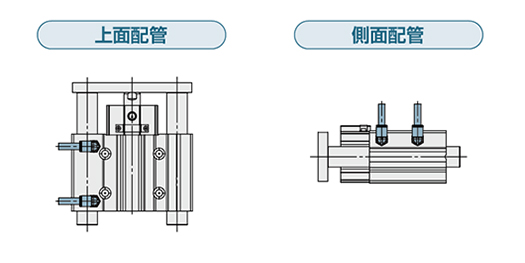

2方向からの配管が可能
2種類のガイドロッド軸受部

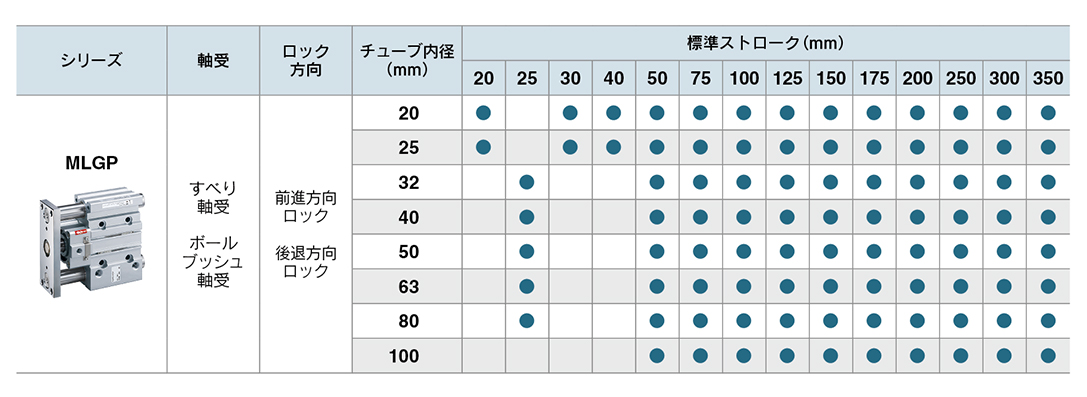

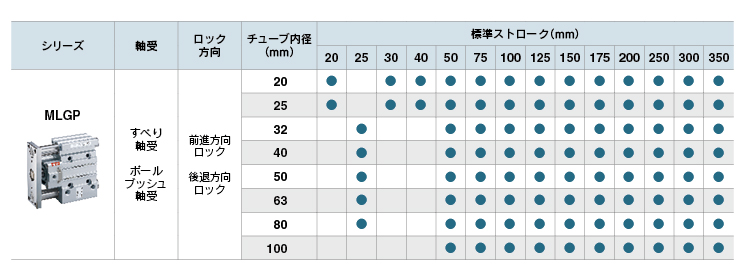

■シリーズバリエーション
