パイロット式3ポートソレノイドバルブ（電磁弁）
3ポートソレノイドバルブ／パイロット?ポペットタイプ VP300/500/700
-
?全波整流器內蔵（ACの場合）
?パイロット弁にストレーナ內蔵。
?外部パイロット形は真空使用可能。

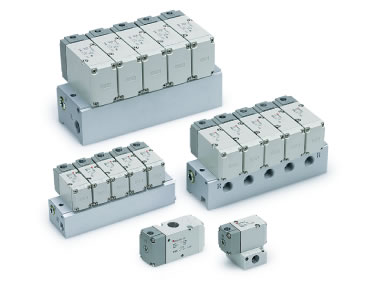

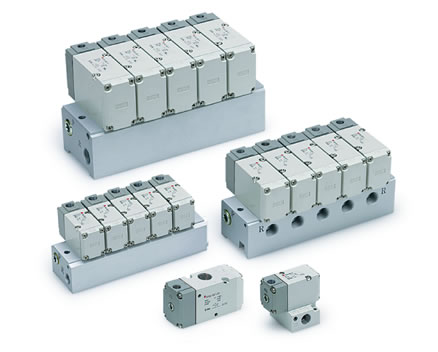

?マニホールド型式：VV3P3，VV3P5，VV3P7
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 3ポートソレノイドバルブ／パイロット?ポペットタイプ VP300/500/700
取扱説明書
シリーズ 検索結果を表示 VP300 検索結果を表示 VP500 検索結果を表示 VP700 検索結果を表示 3ポートソレノイドバルブ／パイロット?ポペットタイプ VP300/500/700
自己宣言書
シリーズ 検索結果を表示 VP300 検索結果を表示 VP500 検索結果を表示 VP700 検索結果を表示 3ポートソレノイドバルブ／パイロット?ポペットタイプ VP300/500/700
マニホールド仕様書
シリーズ 検索結果を表示 VP300 検索結果を表示 VP500 検索結果を表示 VP700 検索結果を表示
| シリーズ | 流量特性 2→3(A→P) C［dm3/（ s?bar）］ | 流量特性 2→3(A→P) b | 流量特性 2→3(A→P) Cv | 消費電力（W） | 真空使用可能 |
|---|---|---|---|---|---|
| VP300 | 4.2 | 0.23 | 1.0 | 1.55（標準） 0.55（節電回路付） 0.4（低ワット仕様） | －100kPa |
| VP500 | 8.9 | 0.20 | 2.1 | 1.55（標準） 0.55（節電回路付） 0.4（低ワット仕様） | －100kPa |
| VP700 | 15.3 | 0.22 | 3.7 | 1.55（標準） 0.55（節電回路付） | －100kPa |
製品特長

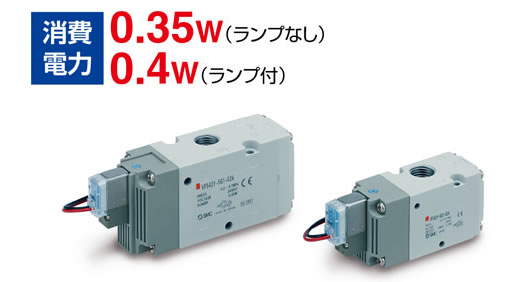

低ワット仕様追加
消費電力低減
0.55W［節電回路付］
1.55W［標準］
（従來：2.0w）※DCランプ付の場合

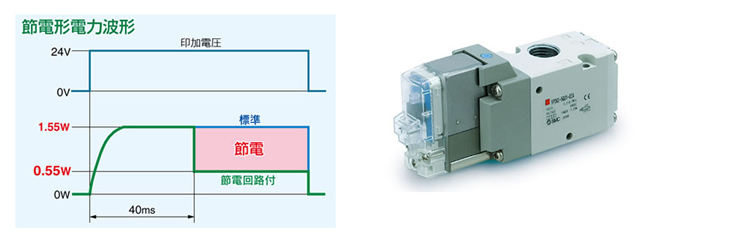

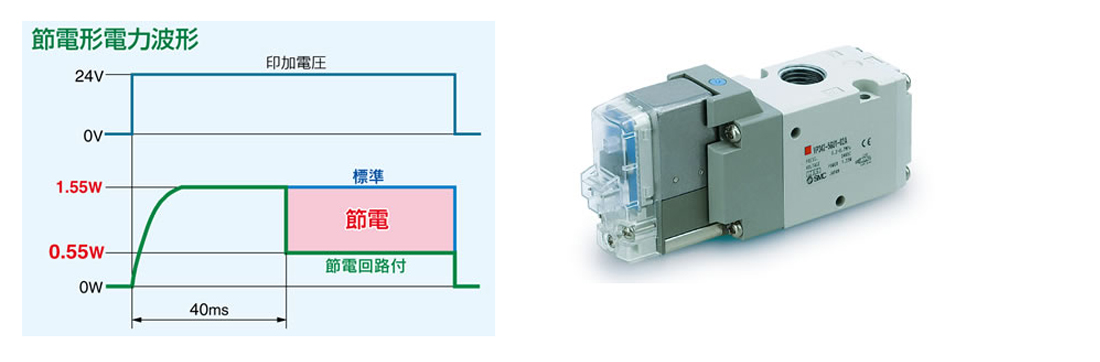

節電回路により消費電力低減
保持の無駄な電力を削減することにより、消費電力を標準に対して約1/3に低減しました。
（定格電圧DC24V印加時、40msを超える通電時間で効果を示します。）下記電力波形をご參照ください。
全波整流器內蔵（ACの場合）
節電回路により消費電力低減
全波整流によってDC化することにより、大幅にうなり音を低減。
皮相電力低減
従來5.6VA→1.55VA
長壽命：5000萬回以上
（従來：2000萬回）
※當社ライフ條件による。

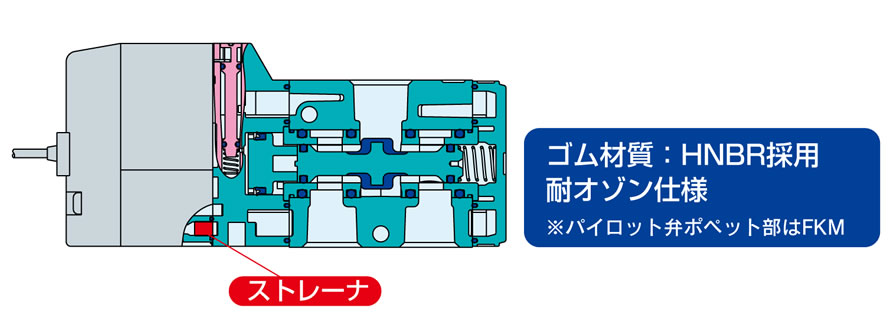

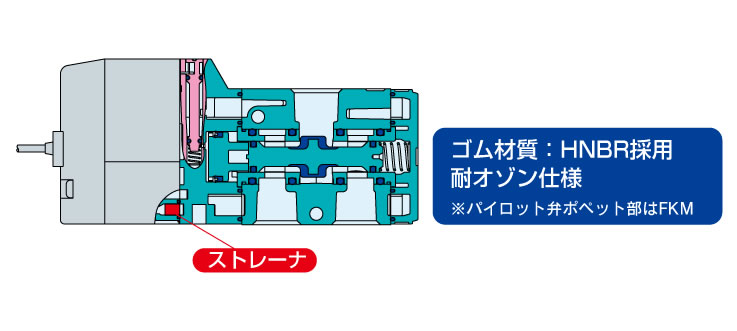

パイロット弁にストレーナ內蔵
突発的な異物によるトラブル防止。
注）一次側には必ずエアフィルタを設置してください。
