エアサクションフィルタ
インラインエアフィルタ ZFD
-
?使用圧力範囲：－100kPa～0.5MPa
?真空吸著と真空破壊、雙方向の異物を捕捉、再飛散防止
?省スペース
設置面積41%削減
?チェック弁の保護
流れ順序：フィルタ?チェック弁
チェック弁の異物嚙込み防止
?適用チューブ外徑：?4, ?6, ?8
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。
| シリーズ | 適用チューブ外徑 ミリ | 使用圧力範囲(kPa) | 真空破壊圧力(MPa) | 質量 |
|---|---|---|---|---|
| ZFD53 | ?4 | ー100～0 | 0.5以下 | 34 |
| ZFD54 | ?6 | ー100～0 | 0.5以下 | 33 |
| ZFD55 | ?8 | ー100～0 | 0.5以下 | 35 |
製品特長

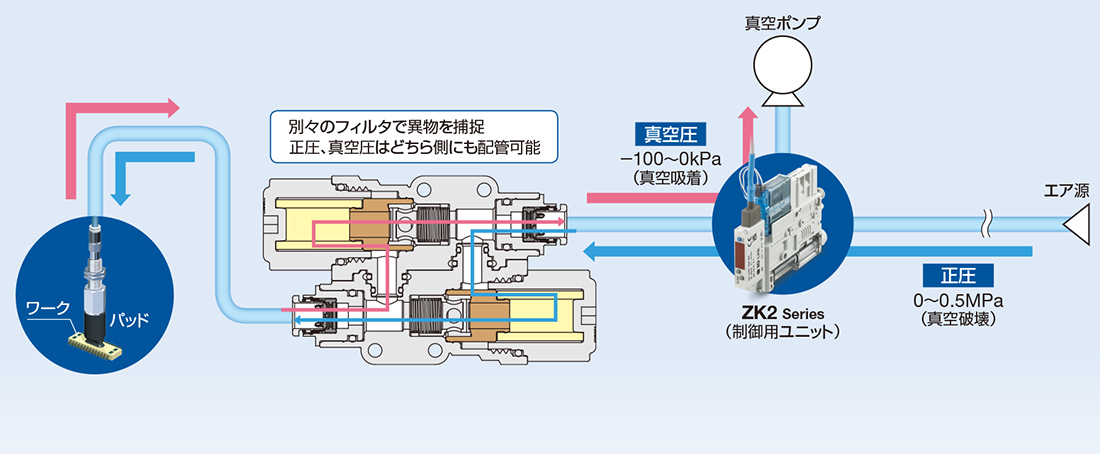

真空吸著と真空破壊 雙方向の異物を捕捉、再飛散防止

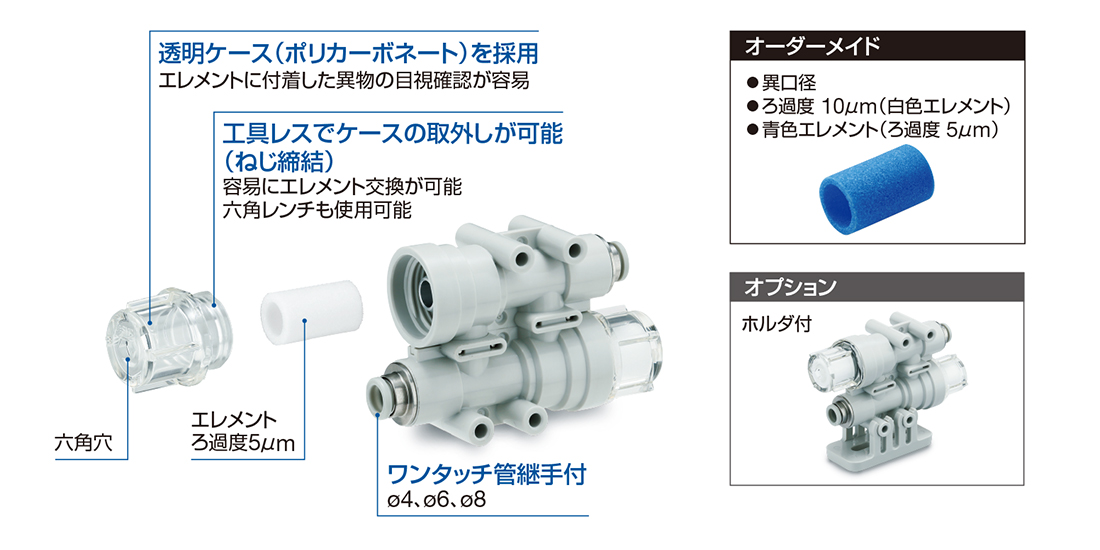

製品構成

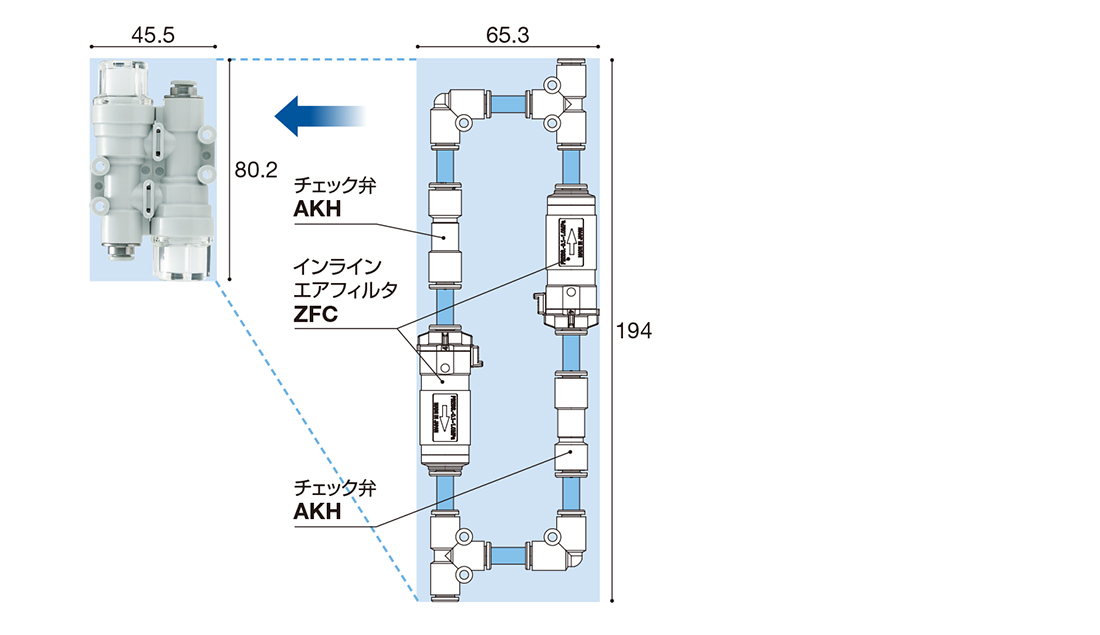

省スペース
配管工數、部品點數削減
設置面積41%削減
